TP - Patrons de conception avec des classes géométriques

Introduction

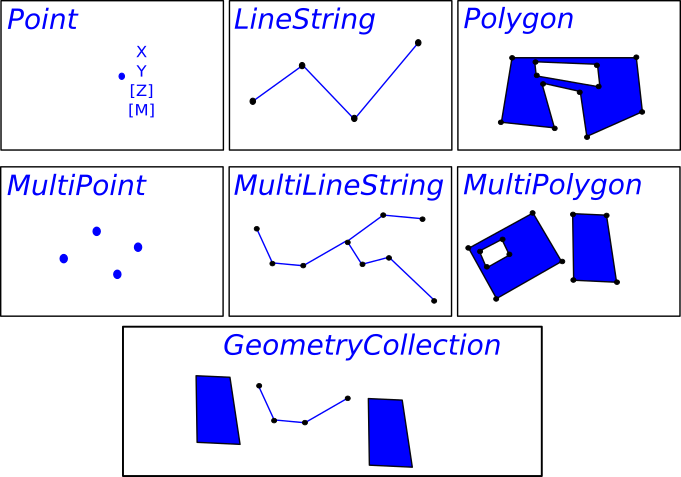

L'objectif de ce TP est de s'exercer à mettre en oeuvre des patrons de conception via la création d'une petite bibliothèque de manipulation des géométries OGC :

Vous noterez toutefois que ceci n'est qu'un exercice :

• Nous allons réinventer la roue carrée (utilisez plutôt JSTS et Turf.js dans la vraie vie).
• Nous allons sombrer dans la paternite (les patrons de conception ne seront pas la solution à tous les problèmes et nous n'en utiliserons pas autant)

Démarrage

• Forker le projet github.com - mborne/tp-geometry-ts
• Cloner le fork
• Lire le fichier README
• Exécuter les tests et afficher le rapport de couverture.

Mise en garde

Vous devrez impérativement :

• Livrer un code fonctionnel et testé sur la branche par défaut de votre fork
• Avoir au moins un commit (voire une branche) par question avec un commentaire permettant d'identifier la question (ex 0.1 - ajout de l'interface Geometry et des classes Point et LineString)

Pour ce faire, il vous est vivement conseillé de :

• Lancer les tests automatiques (npm run test) à chaque étape.
• Travailler avec une branche "dev" si vous voulez pousser des résultats non finalisés.

0.1 - Geometry, Point et LineString

Objectif : Préparation du TP, utilisation d'interface, encapsulation

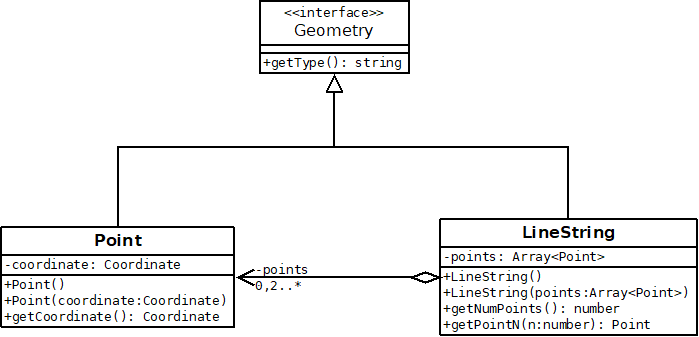

Implémenter les trois classes suivantes illustrées sur le schémas ci-après :

Remarques :

• getType() renverra le nom de la classe en CamelCase ("Point" ou "LineString")
• Nous nous interdirons de modifier ce comportement dans les questions suivantes ("POINT", "LINESTRING").

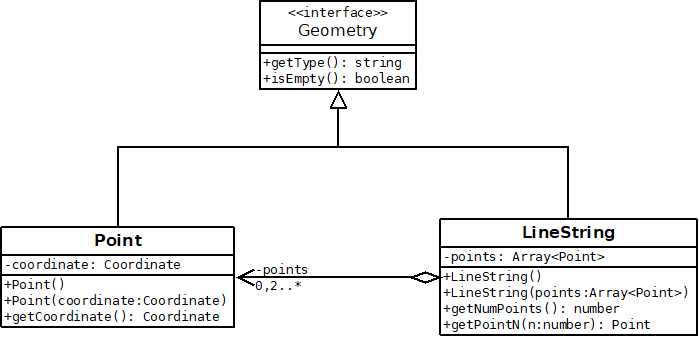

0.2 - Geometry.isEmpty()

Objectif : Bonne pratique NonNullObject

Afin d'éviter d'avoir à tester des coordinates ou points null ou undefined, nous allons ajouter le concept de géométrie vide :

• S'assurer que la variable membre points de LineString n'est jamais nulle (une liste vide est préférable à une valeur nulle).
• S'assurer que la variable membre coordinate de Point n'est jamais nulle (utiliser [] et adapter x() et y())
• Déclarer Geometry.isEmpty et l'implémenter dans Point et LineString

Remarque : Nous ne traiterons pas le cas d'un appel new LineString(points) avec un point null.

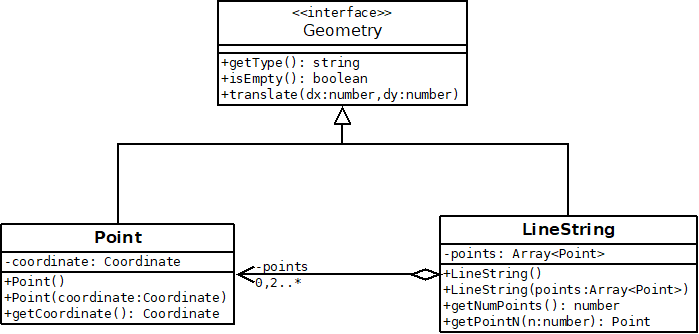

0.3 - Geometry.translate(dx,dy)

Objectif : Exploiter une interface pour réaliser un traitement spécifique

Ajouter une méthode de permettant de translater une géométrie.

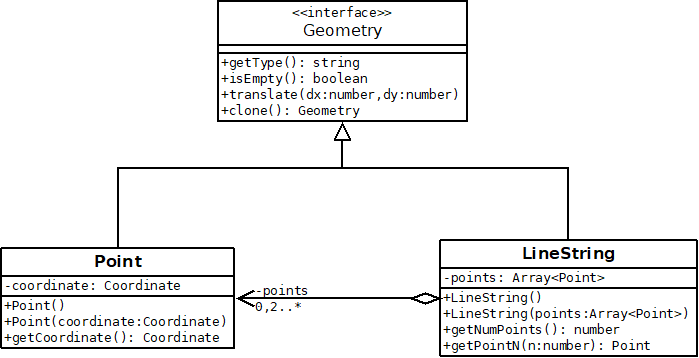

0.4 - Geometry.clone()

Objectif : Patron de conception Prototype

En introduisant la fonction précédente, nous avons renoncé à l'idée d'avoir des géométries immuable (non modifiable après construction).

Nous allons donc ajouter une méthode clone() permettant de récupérer une copie d'une géométrie :

Exemple d'utilisation :

const copy = g.clone();
copy.translate(10.0,10.0);
//... "g" n'est pas modifiée

Remarques :

• Sans clone(), un traitement particulier serait nécessaire pour copier un Point, une LineString, etc.
• Nous procéderons à une copie en profondeur pour les seules propriétés non immuables.

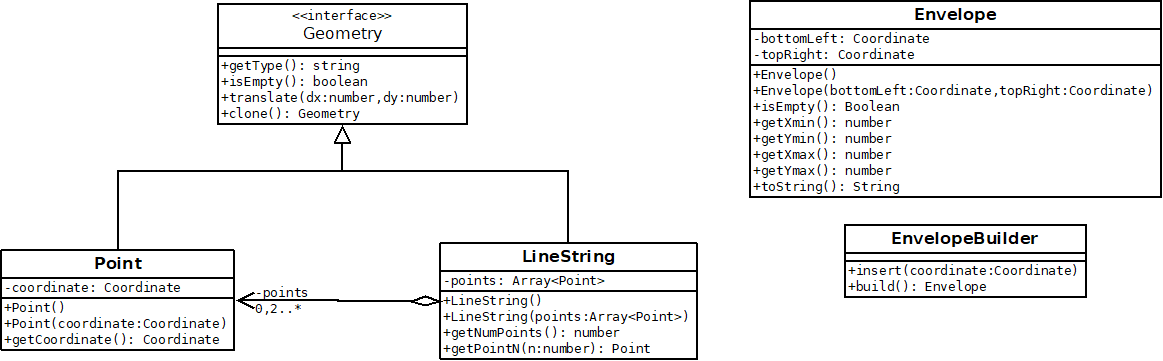

0.5 - Envelope et EnvelopeBuilder

Objectif : Patron de conception Builder

Nous souhaitons calculer l'emprise d'une géométrie (la bbox). La logique de calcul de min/max en oeuvre étant assez complexe, nous ne souhaitons pas l'implémenter dans les classes Point et LineString.

Nous allons donc procéder comme suit :

• Ajouter une classe Envelope représentant une emprise rectangulaire.
• Ajouter une classe utilitaire EnvelopeBuilder qui aura pour rôle de construire cette emprise.

Exemple d'utilisation :

const builder = new EnvelopeBuilder();
builder.insert([0.0,1.0]);
builder.insert([2.0,0.0]);
builder.insert([1.0,3.0]);
// récupération du résultat
const result = builder.build();

Remarques :

• Vous avez la liberté d'ajouter des variables membres privées dans EnvelopeBuilder pour le calcul.
• Envelope.toString() renverra une représentation texte (ex : [x_min,y_min,x_max,y_max]) qui pourra faciliter l'écriture des tests.
• En cas de difficulté pour faire des calculs de min/max optimaux, vous pouvez par exemple vous appuyer sur deux variables privées xVals et yVals pour exploiter les fonctionnalités standards Math.min et Math.max (cette approche ne sera pas "optimale", mais elle peut être un premier jet permettant la mise en oeuvre des tests avant optimisation).

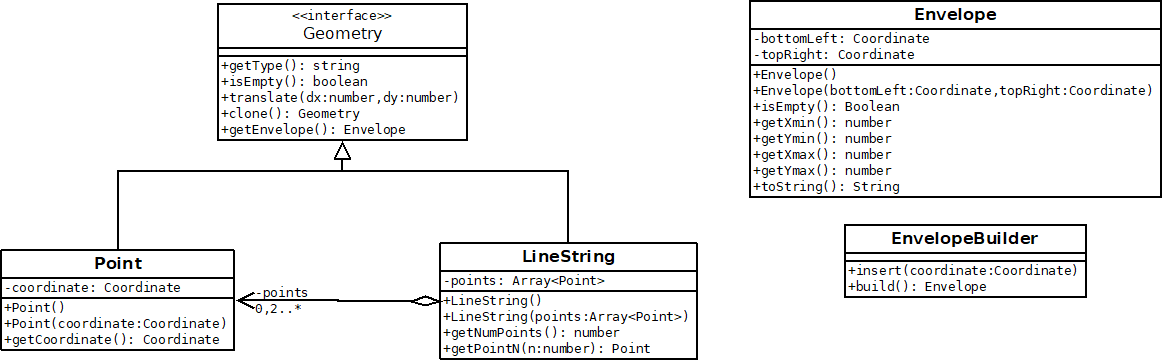

0.6 - Geometry.getEnvelope() : Envelope

Objectif : Facade sur EnvelopeBuilder

Ajouter une méthode utilitaire sur Geometry pour récupérer facilement l'enveloppe comme suit :

• Déclarer une méthode getEnvelope dans Geometry
• Implémenter cette méthode dans Point et LineString à l'aide de EnvelopeBuilder

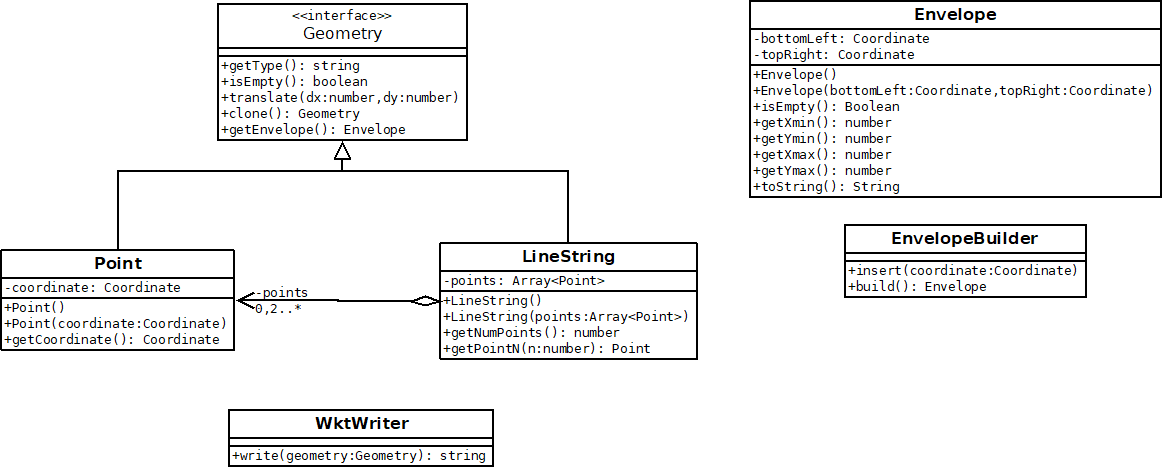

0.7 - WktWriter

Objectif : Mesurer l'intérêt d'une conception propre et de GeometryVisitor dans les questions suivantes

Ajouter une classe WktWriter avec une méthode permettant de convertir une géométrie au format WKT qui prendra par exemple les formes suivantes :

POINT EMPTY
POINT(3.0 4.0)
LINESTRING EMPTY
LINESTRING(0.0 0.0,1.0 1.0,5.0 5.0)

Exemple d'utilisation :

const g = new Point([3.0,4.0]);
const writer = new WktWriter();
// "POINT(3.0 4.0)"
const wkt = writer.write(g);

Remarques :

• Nous ne modifierons pas les classes Geometry, Point et LineString pour mettre en oeuvre cette fonctionnalité.
• Nous utiliserons un fragment de code du style suivant pour traiter les différents types concrets :

if ( geometry instanceof Point ){
    // traiter le cas Point
}else if ( geometry instanceof LineString ){
    // traiter le cas LineString
}else{
    throw new TypeError("geometry type not supported");
}

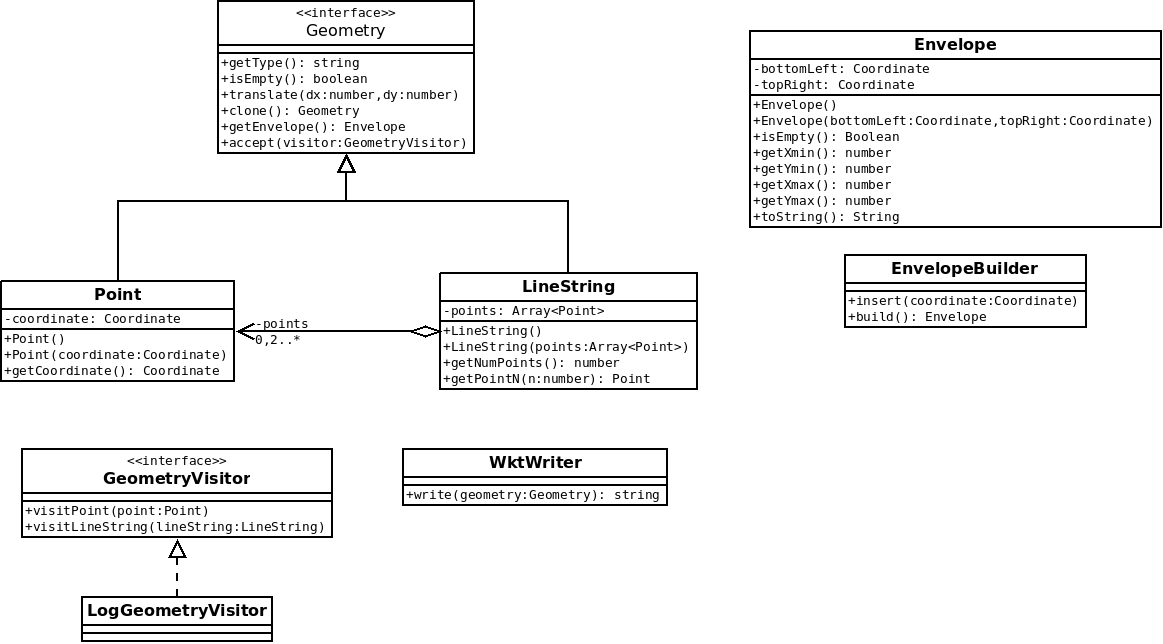

0.8 - GeometryVisitor

Objectif : Patron de conception Visitor, prise en main

• Ajouter l'interface GeometryVisitor
• Implémenter un visiteur LogGeometryVisitor qui affiche la géométrie dans la console sous les formes suivantes :
  • "Je suis un point vide."
  • "Je suis un point avec x=2.0 et y=3.0."
  • "Je suis une polyligne vide."
  • "Je suis une polyligne définie par 3 point(s)."

Exemple d'utilisation :

const visitor = new LogGeometryVisitor();
const geometry = new Point([3.0,4.0]);
geometry.accept(visitor);

Remarque : pour les tests, vous pourrez remplacer temporairement console.log par une fonction vous permettant de capturer le résultat.

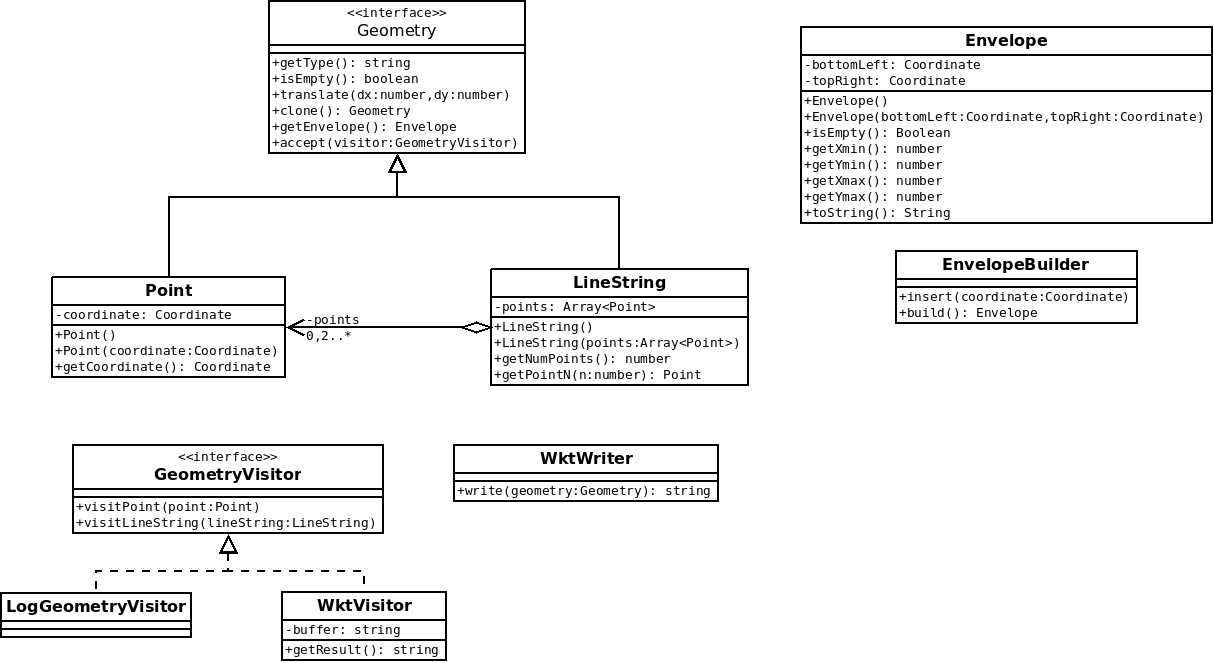

0.9 - WktVisitor

Objectif : Patron de conception Visitor, mise en oeuvre dans un cas concret

Reprendre l'implémentation de WktWriter sous la forme d'un GeometryVisitor en implémentant une classe WktVisitor.

Exemple d'utilisation :

const visitor = new WktVisitor();
const geometry = new Point([3.0,4.0]);
geometry.accept(visitor);
// "POINT(3.0 4.0)"
const wkt = visitor.getResult();

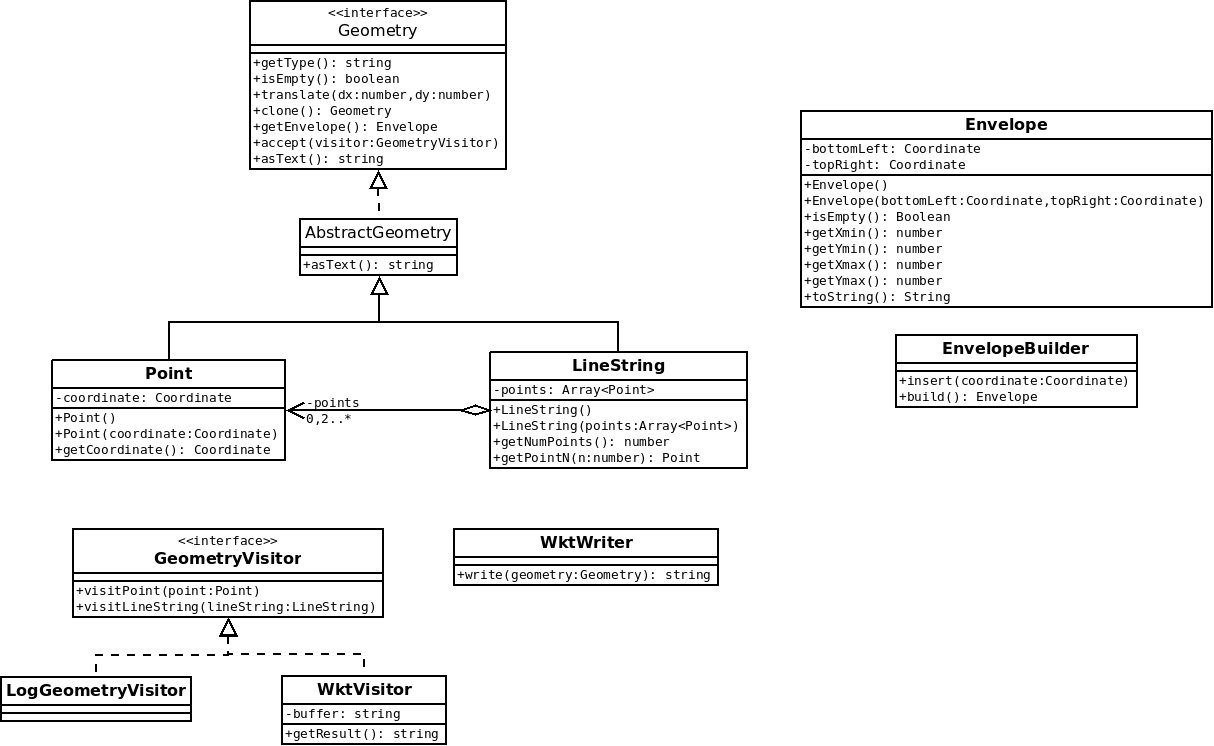

0.10 - Geometry.asText()

Objectif : Patron de conception Facade, héritage à trois niveau avec interface et abstract.

A l'aide de AbstractGeometry et WktVisitor :

• Ajouter une méthode Geometry.asText(): String renvoyant la géométrie au format WKT
• Ajouter une classe astraite AbstractGeometry implémentant la méthode asText

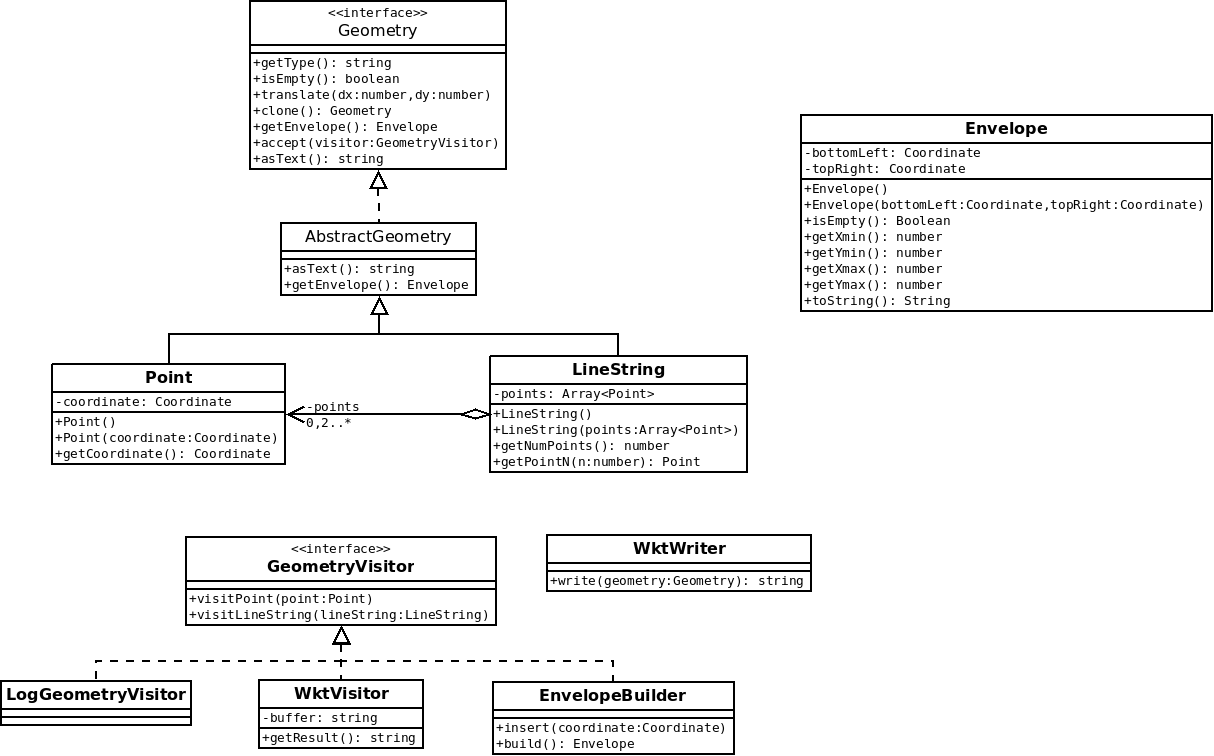

0.11 - EnvelopeBuilder en tant que GeometryVisitor

Objectif : Visitor, refactoring (extraction de l'implémentation d'une fonctionnalité)

• Transformer EnvelopeBuilder en GeometryVisitor
• Remonter l'implémentation de getEnvelope dans AbstractGeometry

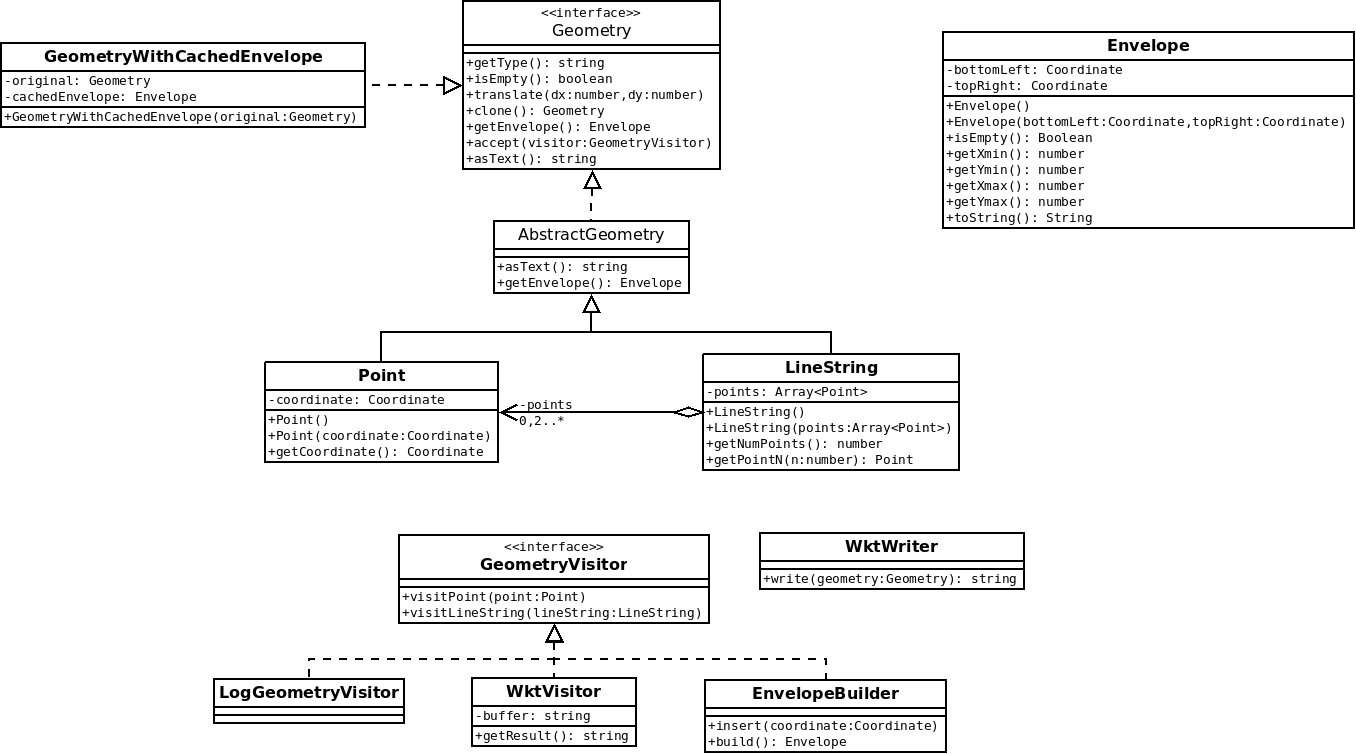

0.12 - GeometryWithCachedEnvelope

Objectif : Patron de conception Decorator

• Implémenter une classe GeometryWithCachedEnvelope qui permet de mettre en cache le calcul de l'enveloppe

Exemple d'utilisation :

const g = new Point([3.0,3.0]);
// décoration
g = new GeometryWithCachedEnvelope(g);
const a = g.getEnvelope() ; // calcul et stockage dans cachedEnvelope
const b = g.getEnvelope() ; // renvoi de cachedEnvelope
// a et b sont la même instance

Remarque : Nous invaliderons ce cache dans translate(dx,dy).

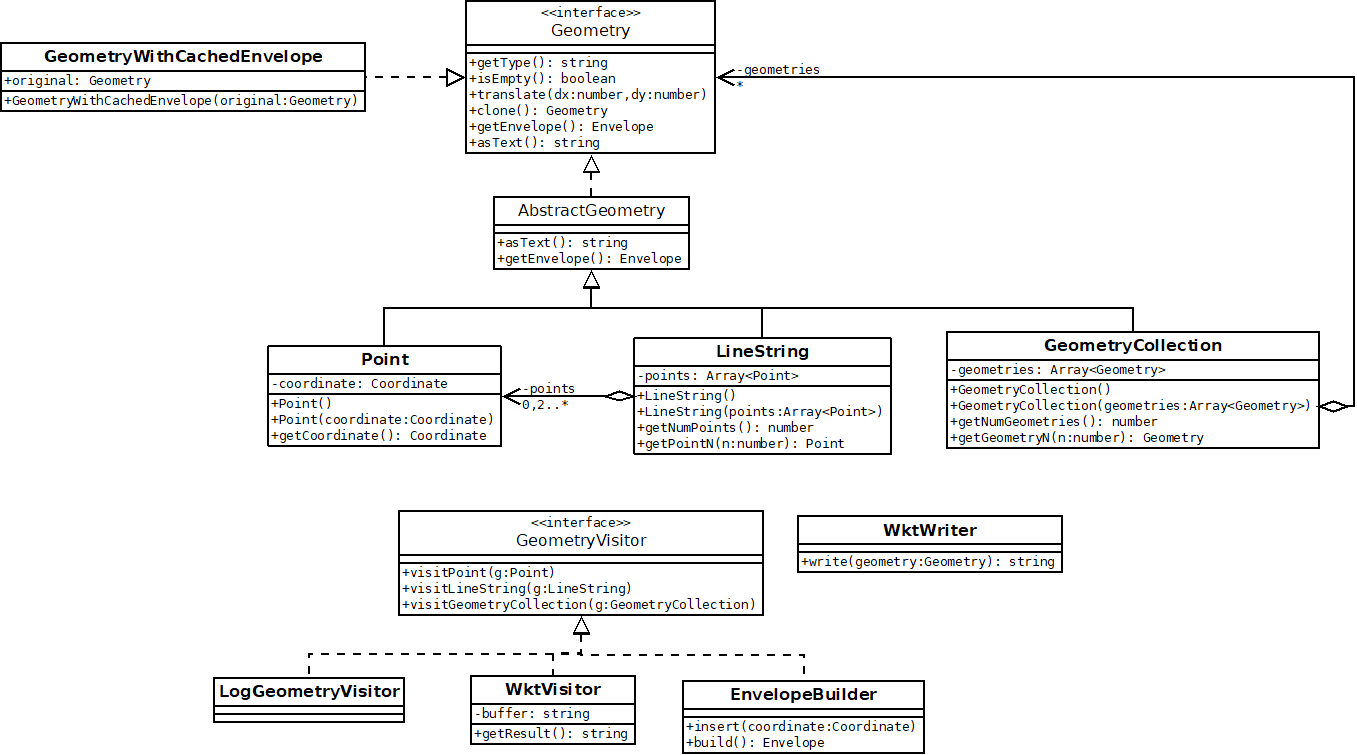

0.13 - GeometryCollection

Objectif : Patron de conception Composite, Refactoring

Ajouter une classe GeometryCollection représentant une géométrie multiple, adapter les autres fonctionnalités.

Remarque : Le format WKT prendra la forme suivante pour les GeometryCollection :

GEOMETRYCOLLECTION EMPTY
GEOMETRYCOLLECTION(POINT(3.0 4.0),LINESTRING(0.0 0.0,1.0 1.0,5.0 5.0))

0.14 - GeometryVisitor renvoyant un résultat

Objectif : Exploiter les classes génériques, adapter le patron visiteur au contexte.

Pour avoir la capacité de renvoyer des résultats avec des types variables :

• Transformer la classe GeometryVisitor en GeometryVisitor<T>.
• Adapter les visiteurs existants ne renvoyant pas de résultat en implémentant GeometryVisitor<void>.
• Ajouter une classe LengthVisitor<number> renvoyant la longueur de la géométrie en guise de démonstration (0.0 pour un point)

const visitor = new LengthVisitor();
const result = geometry.accept(visitor);
